Hotowell AC230V, 24V M30 * 1.5mm actuador térmico de suelo radiante con certificación CE
Los actuadores térmicos de la serie HTW-TAV01 están firmados para controlar válvulas de control en sistemas de automatización HVAC. El actuador térmico puede controlarse mediante una señal de control de encendido / apagado de 230Vac / 24 Vac o una señal PWM.
Datasheet-Thermal Actuator-HTW-TAV-01 Series.pdf
>> Resumen
Los actuadores térmicos de la serie HTW-TAV01 están firmados para controlar válvulas de control en sistemas de automatización HVAC. El actuador térmico puede controlarse mediante una señal de control de encendido / apagado de 230Vac / 24 Vac o una señal PWM.

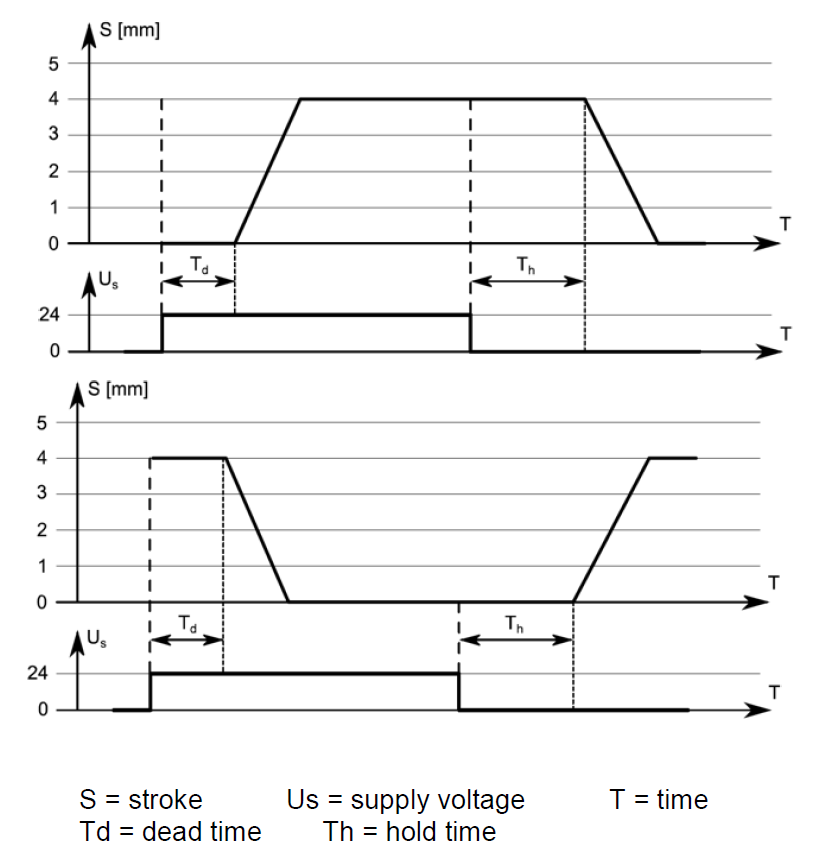

Las siguientes figuras ilustran los principios de funcionamiento de los actuadores térmicos.
>> Especificación
Suministro 230V / 24V, 50 / 60Hz
Consumo de energía 2 W
Corriente de funcionamiento 50 mA
Corriente de arranque <300 mA (máx. 2 min.)
Fuerza 95… 105 N
Trazo ≥4.5 ~ 5.0mm
Tiempo de marcha aprox. 180s (cerrar / abrir)
Montaje mediante un anillo adaptador (incluido)
Temperatura del fluido 0… 100 ° C.
Temperatura ambiente 0… 60 ° C.
Carcasa IP54, poliamida

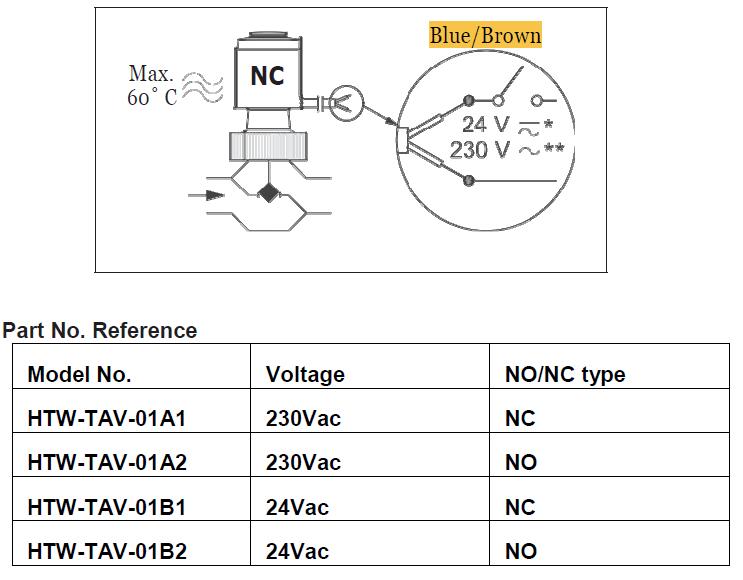

>>Diagrama de cableado
>> Operación
El actuador HTW-TAV01 funciona según el principio de expansión térmica:
• mueve el vástago del actuador en una dirección en caso de calentamiento del actuador y
• mueve el vástago del actuador en otra dirección en caso de que no se caliente el actuador
>> Instalación
