Válvula de zona motorizada de 3 vías

Motorized Valve-HTW-V61 Series.pdf

 >> Resumen

Las válvulas motorizadas de la serie HTW-V61 (3 hilos) se utilizan para controlar el flujo de agua caliente, enfriar el agua en la calefacción, refrigeración o

aplicaciones de aire acondicionado, para controlar la temperatura ambiente indirectamente. Consiste en un actuador y cuerpo de válvula.

La temperatura de la habitación podría controlarse en el punto de referencia al encender o apagar la válvula.

>> Modelos y especificaciones de actuador

Model                   Rated Power Supply

HTW-V61-8503    AC220V±10%, 50/60Hz

HTW-V61-8203    AC110V±10%, 50/60Hz

HTW-V61-8003  AC24V±10%, 50/60Hz

>> Modelos y especificaciones del cuerpo de la válvula

Model                  Configuration                                    Kvs                   Connection Type Differential Pressure(MPa)

HTW-V61-215 normally closed two-way                      2.0                                   G1/2               0.20

HTW-V61-220  normally closed two-way                      3.2                                    G3/4              0.10

HTW-V61-225 normally closed two-way                    5.7                                     G1              0.06

HTW-V61-315  mixing three-way                                   3.2                                            G1/2               0.20

HTW-V61-320 mixing three-way                                   4.6                                             G3/4              0.10

HTW-V61-325  mixing three-way                                  4.8                                               G1              0.06

>> Parámetros técnicos

• Consumo 5W

• Unidad de motor reversible de dirección bidireccional

• Coopere el tiempo con el termostato que abre la válvula dentro de 6s a 60HZ

• N.W. (Kg) -Actuador 0.35

• Medio frío / agua caliente

• Temperatura del líquido 1 ~ 95 ° C

• Presión (MPa) 1.6

• Temperatura ambiente 0 ~ 65 ° C la humedad relativa máxima, sin condensación

• Temperatura de almacenamiento -20 ~ 65 ° C la humedad relativa máxima, sin condensación

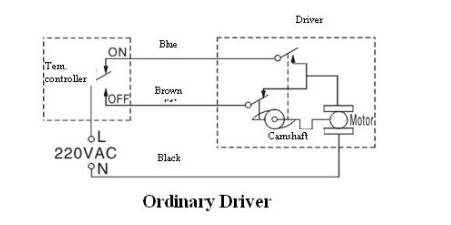

>> Diagrama de cableado

>> Tabla de comparación de modelos

>> Dimensiones

>> Instalación

Honeywell VC4013 | Honeywell VC6013 | VC4011
