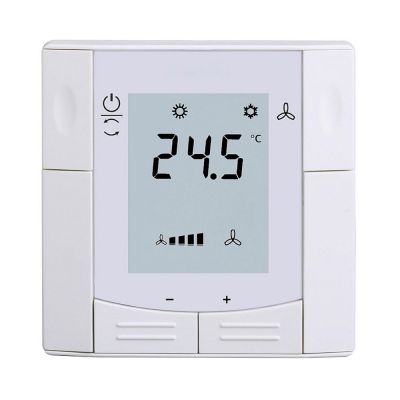

Pantalla táctil Digital Modbus Aire acondicionado Controlador de temperatura Fan Coil Termostato
Para controlar la temperatura ambiente en habitaciones individuales y zonas que se calientan o enfrían con unidades de fan coil de 2 tubos
El termostato controla ...
> Ventilador de 3 velocidades
> Actuador de válvula de conexión / desconexión en un sistema de 2 tubos
> Adecuado para su uso en sistemas con modo continuo de calefacción o refrigeración
> Cambio manual de calefacción / refrigeración
HOTOWELL RDF310-Flush Mounted Thermostat RDF310 Series.pdf
>> General
Para controlar la temperatura ambiente en habitaciones individuales y zonas que se calientan o enfrían con unidades de fan coil de 2 tubos
El termostato controla ...
> Ventilador de 3 velocidades
> Actuador de válvula de conexión / desconexión en un sistema de 2 tubos
> Adecuado para su uso en sistemas con modo continuo de calefacción o refrigeración
> Cambio manual de calefacción / refrigeración
>> Caracteristicas
> Salida para válvula de conexión / desconexión o actuador de válvula de conexión / desconexión de 3 hilos
> Control de ventilador de 3 velocidades: automático o manual
> Cambio manual de calefacción / refrigeración o continuo Solo enfriamiento / solo calefacción
> Modos de funcionamiento: confort, protección
> Parámetros ajustables de puesta en marcha y control
> Visualización opcional de la temperatura ambiente o punto de ajuste
> Limitación del punto de ajuste mínimo y máximo
> Muestra la temperatura en incrementos de 0.5 ° C
> Voltaje de funcionamiento AC 230 V
> Montaje en caja de conductos cuadrados empotrados, centros de fijación 60,3 m

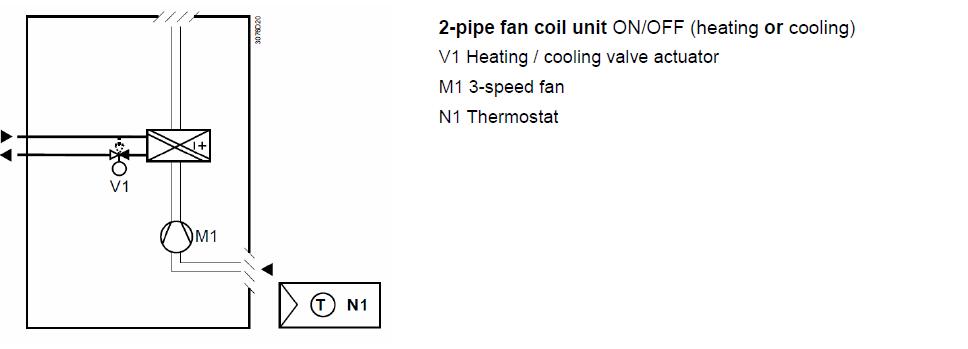

>> Diagrama de salida

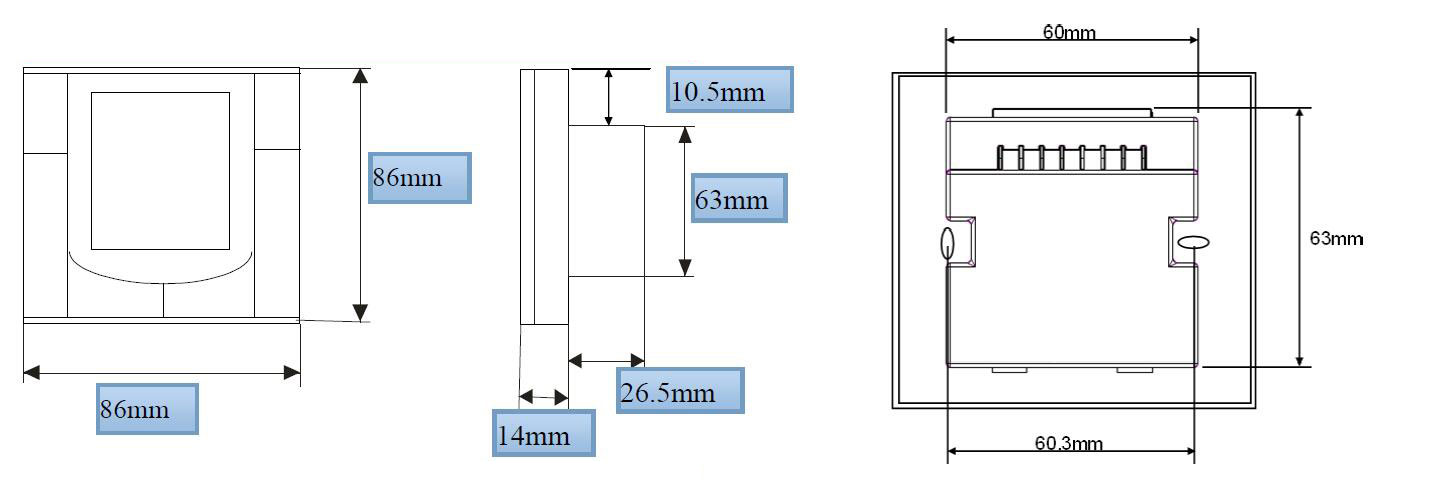

>> Dimensiones
>> Parámetro técnico
Power supply | AC 230 V + 10/-15%，50/60 Hz |
Power consumption | Max. 4 VA |
Outputs | Fan control Q1, Q2, Q3 - N AC 230 V Rating 5 mA…4(2) A |
Switching differential | 0.5...4 K (factory setting: 1 K) |
Setpoint setting range | Comfort mode:20 °C Protection (heating and cooling) mode：OFF |
Built-in room temperature sensor | Measuring range：0…49 °C Accuracy at 25 °C:<±0.5 K Temperature calibration range:±3.0 K |
Resolution of settings and display | Temperature setpoints: 0.5 °C Current temperature value displayed: 0.5 °C |
Operation | Temperature: 0 ...50 °C Humidity: < 95% r.h |
¡Advertencia!
No hay protección de línea interna para líneas de suministro a consumidores externos (Q1, Q2, Q3, Y11, Y12)
¡Peligro de incendio y lesiones por cortocircuitos!
n Adapte los diámetros de línea según las normativas locales al valor nominal del dispositivo de protección de sobreintensidad instalado.
n La línea de alimentación de CA 230 V debe tener un disyuntor de circuito externo con una corriente nominal de no más de 10 A.
n Solo se pueden usar válvulas clasificadas para AC 230 V.
n Desconectar del suministro antes de abrir la tapa
