Válvula motorizada de agua de enfriamiento de latón hidráulico de 3 puertos

Motorized Valve-HTW-V61 Series.pdf

 >> Resumen

Las válvulas motorizadas de la serie HTW-V61 (3 hilos) se utilizan para controlar el flujo de agua caliente, enfriar el agua en la calefacción, refrigeración o

aplicaciones de aire acondicionado, para controlar la temperatura ambiente indirectamente. Consiste en un actuador y cuerpo de válvula.

La temperatura de la habitación podría controlarse en el punto de referencia al encender o apagar la válvula.

>> Modelos y especificaciones de actuador

Fuente de alimentación nominal del modelo

HTW-V61-8503 AC220V ± 10%, 50 / 60Hz

HTW-V61-8203 AC110V ± 10%, 50 / 60Hz

HTW-V61-8003 AC24V ± 10%, 50 / 60Hz

>> Modelos y especificaciones del cuerpo de la válvula

Modelo                  Configuración                                  Kvs                   Tipo de conección     Presión diferencial(MPa)

HTW-V61-215    normally closed two-way                      2.0                                   G1/2                   0.20

HTW-V61-220    normally closed two-way                      3.2                                   G3/4                   0.10

HTW-V61-225    normally closed two-way                      5.7                                   G1                      0.06

HTW-V61-315    mixing three-way                                  3.2                                   G1/2                   0.20

HTW-V61-320    mixing three-way                                  4.6                                   G3/4                   0.10

HTW-V61-325  mixing three-way                                 4.8                                  G1                     0.06

>> Parámetros técnicos

• Consumo 5W

• Unidad de motor reversible de dirección bidireccional

• Coopere el tiempo con el termostato que abre la válvula dentro de 6s a 60HZ

• N.W. (Kg) -Actuador 0.35

• Medio frío / agua caliente

• Temperatura del líquido 1 ~ 95 ° C

• Presión (MPa) 1.6

• Temperatura ambiente 0 ~ 65 ° C la humedad relativa máxima, sin condensación

• Temperatura de almacenamiento -20 ~ 65 ° C la humedad relativa máxima, sin condensación

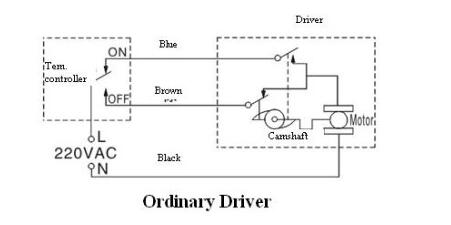

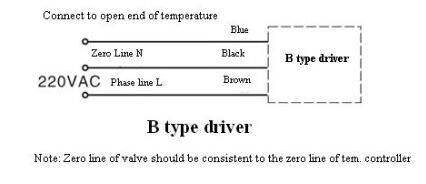

>> Diagrama de cableado

>> Tabla de comparación de modelos

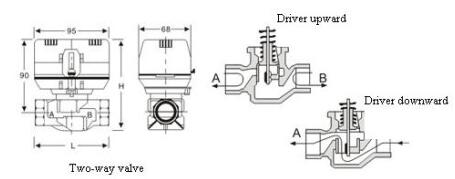

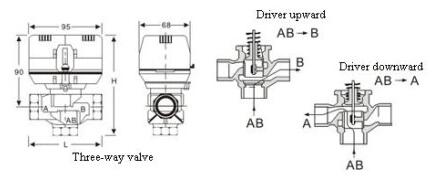

>> Dimensiones

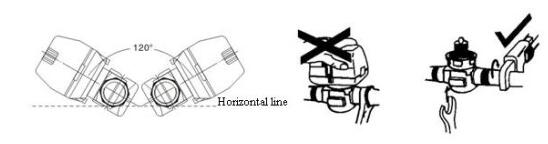

>> Instalación
