Identificación del producto : HTW-61-ES6201
Atributos del producto :

HTW-61-ES6201 está diseñado para controlar el consumo eléctrico mediante la detección de presencia ocupada / desocupada, con el fin de conectar / desconectar el equipo de aire acondicionado y la iluminación de forma automática cuando el cliente accede o sale de la habitación.

Descripción del producto


Version 2016-V4.0-Hotowell Energy Saver-HTW-61-ES6201.pdf

 >> Resumen



HTW-61-ES6201 está diseñado para controlar el consumo eléctrico mediante la detección de presencia ocupada / desocupada, con el fin de conectar / desconectar el equipo de aire acondicionado y la iluminación de forma automática cuando el cliente accede o sale de la habitación.

 >> Algoritmo de funcionamiento del detector de presencia PIR

HTW-61-ES6201 tiene 1 entrada (E1) para un contacto magnético de la habitación colocado en los marcos de las puertas de la habitación;

1 entrada (E2) para un contacto de ventana magnético colocado en los marcos de la ventana.

3 entradas (E3, E4, E5) para detectores de presencia PIR.

Cuando la puerta de la habitación está abierta, el sistema de ahorro de energía se activa instantáneamente y alimenta las siguientes tres salidas:



 S1-Aire acondicionado de salida con modo antihumedad;

 S2-Aire acondicionado / Salida de iluminación con tiempo de retardo;

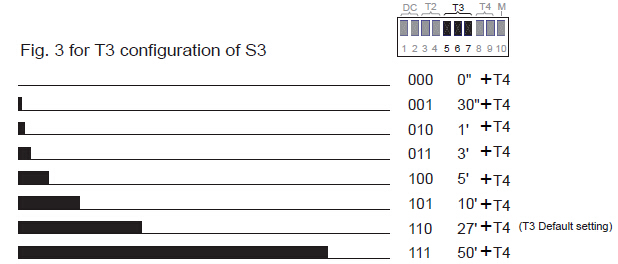

 S3-salida de iluminación con tiempo de retardo;

Una vez que la puerta está cerrada, el sistema intentará determinar si hay movimiento dentro de 3s ~ T4 en la habitación


If during this time, any of the PIR presence detectors indicates movement, the system will assume that there is presence in the room, then it will operate as an "Occupied" mode maintaining activate S1, S2 and S3 circuit. If no movement is system initiates the programmed delay time and disconnect the various outputs.


 >> Algoritmo de contacto de ventana


Si se conecta un interruptor magnético de contacto de ventana a los terminales 12-13, cuando el contacto está abierto, la salida S1 se desconectará después de 1 minuto, hasta que se cierre el contacto de ventana nuevamente.

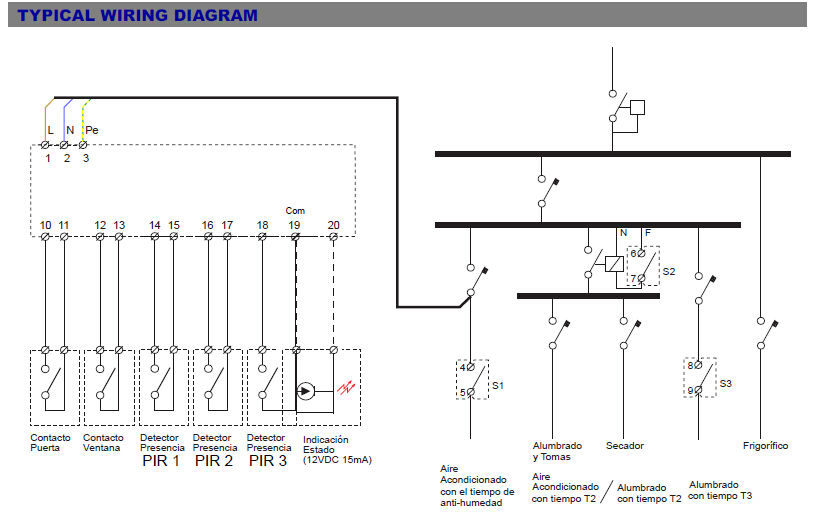

 >> Diagrama de cableado típico

 >> Solicitud




 >> FAQ
